Hardwarová raznice

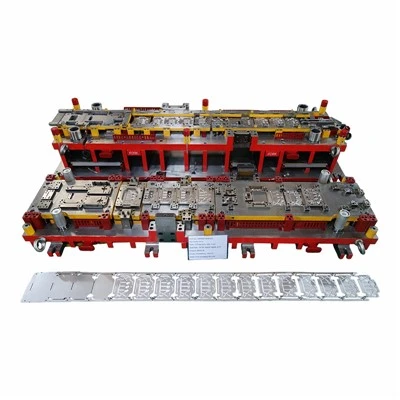

Délku pásu 1099 mm a šířku 235 mm je třeba odečíst společně s orientací součásti a směrem podávání. Hardwarová kovová raznice může kombinovat děrování, ořezávání, tvarování a finální separaci, ale operace by měly být rozloženy tak, aby jeden zdvih nezpůsobil nadměrné zatížení lisu mimo -. Nosič nebo podpěra polotovaru musí držet polohu otvoru během každé operace. U této hardwarové raznice by měla první kontrola také potvrdit, zda je s částí nejlépe zacházet jako s progresivním pásem, přenosovou trasou nebo sadou jednoduchých-operačních nástrojů.

Uvedená velikost nástroje 1600 x 600 x 600 mm a zavřená výška 600 mm musí odpovídat kolébce, dennímu světlu, upínacím drážkám a přívodnímu vedení zamýšleného lisu. Hardwarová lisovací matrice potřebuje pevnou oporu pod tvářecími zónami a vyměnitelné vložky tam, kde se očekává opotřebení děrováním nebo ořezem. Stejné principy platí, když kupující popisují projekt jako hardwarové lisovací nástroje, plechové hardwarové matrice nebo hardwarové tvarovací matrice. Pracovní oceli, tvrdost tepelného{7}}zpracování, vodicí součásti a pružiny se vybírají až po potvrzení stavu materiálu a očekávaného výkonu.

Během zkoušení se lisovací matrice staví pomalu, zatímco tým kontroluje linii ořezu, polohu otvoru, úhel ohybu, povrch nebo profil, směr otřepů a značky nástroje. Hodnotu využití 72,0 % lze přezkoumat, ale úspora materiálu by neměla snížit stabilitu pásu nebo ztížit odstraňování odpadu. Před zvýšením rychlosti se kontroluje odpadávání dílů a pohyb šrotu. Tam, kde je to potřeba, embosovaný skluz plechu poskytuje hladkou dráhu a vibrátor poháněný pneumatickým válcem- může zabránit tomu, aby se malé odřezky shromažďovaly pod matricí.

Kontrola nabídky by měla zahrnovat 2D výkres a odpovídající 3D výkres. Přidejte technické normy matrice a zamýšlenou specifikaci lisu, poté identifikujte povlak materiálu, roční objem, požadované množství vzorku a formát kontroly. Dongguan Changdong Tool & Die Co., Ltd. může porovnat dodaná data lisu s navrhovanou sekvencí operací a definovat rozsah nástrojů, aniž by zaplnil mezery předpoklady.
